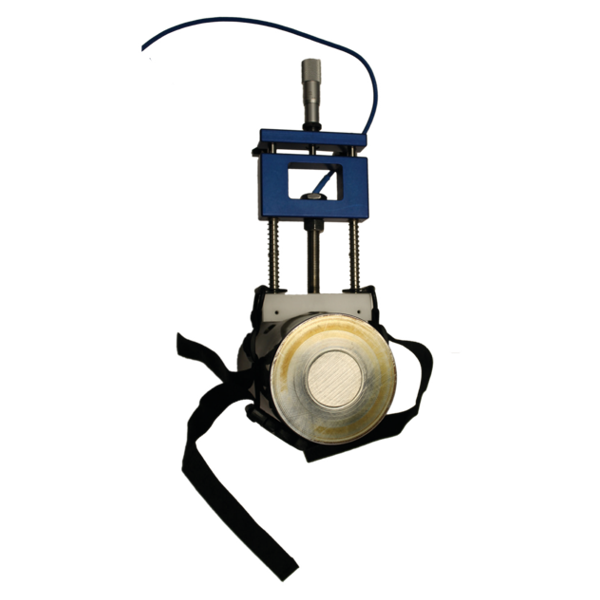

Metrix 9060 Shaft Calibrator Dial Micrometer

Metrix Şaft Kalibratörü, makine şaftlarında veya piston çubuklarında yaygın olarak kullanılan yakınlık probu sistemlerinin çıkış hassasiyetini doğrulamak için hassas bir araçtır. Bu sistemler genellikle üreticiler tarafından standart 4140 çelik hedef kullanılarak 200 mV/mil (veya 7,87 mV/μm) hassasiyete önceden kalibre edilir. Optimum kalibrasyon doğruluğu için Metrix farklı modeller sunar:
Metrix 9060 SCDM (Şaft Kalibratörü Kadranlı Mikrometre): 75 mm’den (3 inç) daha kısa prob gövdelerine sahip 5 mm veya 8 mm çaplı problar gibi daha küçük problar için uygundur.
Metrix 9060 SCTS (Şaft Kalibratörü Dokunmatik Seçimi): Daha büyük problar (11 mm veya daha fazla) veya gövdeleri 75 mm’yi aşan problar için tasarlanmıştır. Bu model ayrıca prob tutucunun içinde doğrudan ters montajlı probları da destekler.

Şaft kalibratörünün kullanılması, bir yakınlık probu ile kullanıldığında bir makinenin şaftının veya çubuğunun gerçek hassasiyetinin doğru bir şekilde belirlenmesine yardımcı olur. Bu veriler daha sonra titreşim, itme veya çubuk düşmesinin doğru okumaları için izleme sistemlerini ayarlamak için kullanılabilir.

Kalibrasyon yapmak için:

Kalibratörün prob braketine bilinen hassasiyete sahip bir yakınlık probu sabitleyin.
Birkaç okuma yapmak için kaliteli bir dijital voltmetre (DVM) kullanın.
Şaft kalibratörünün metalik olmayan (naylon) tabanı, prob sistemi okumalarının taban malzemesinden etkilenmemesini sağlar.

Bu hızlı ve etkili kalibrasyon yöntemi, makine izleme için güvenilir sistem ayarı sağlar.
