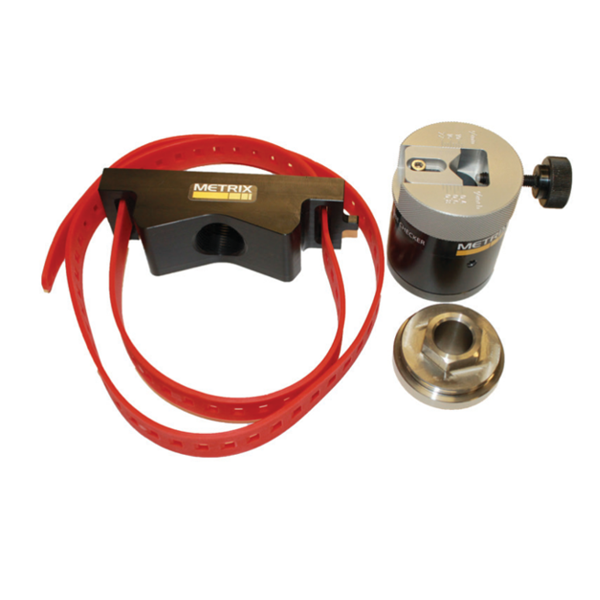

Metrix 9060 Shaft Calibrator Touch Select

9060-SCTS (Shaft Calibrator Touch Select), Metrix tarafından çeşitli konfigürasyonlardaki yakınlık probu sistemlerini test etmek için tasarlanmış çok yönlü bir araçtır. Kuruluma bağlı olarak belirli prob gövde uzunluğu gereksinimleri olan 5 mm, 8 mm veya 11 mm probları destekler:

Statik Kalibratör Modu: Minimum 63 mm (2,5 inç) prob gövde uzunluğu gerektirir.
Shaft Kalibratör Modu (Shaft Montaj Adaptörüyle): Minimum 100 mm (4,0 inç) prob gövde uzunluğu gerektirir.

Her iki modda da, tutucularındayken ters montajlı problar dahil olmak üzere 22 mm’ye kadar çaplara sahip prob sistemlerini barındırır. Sistem, seçilen modele bağlı olarak her “Tıklama” veya “Ölçüm Durdurma”nın 200 µm (metrik) veya 10 mil (İngiliz) artışlarla boşluğu ayarladığı bir Boşluk Ayarlama Halkası kullanarak hassas boşluk ayarlamaları sunar.

Hedef Montaj Plakası (standartlaştırılmış 4140 hedef malzemesi, diğer malzemelerle birlikte) ile yapılandırıldığında, 9060-SCTS statik bir kalibratör olarak hizmet eder. Alternatif olarak, Şaft Montaj Adaptörü ile bir şaft kalibratörü olarak işlev görür. Sistem özellikle mV/mil veya mV/µm cinsinden yakınlık probu sistem çıkışlarını değerlendirmek için tasarlanmıştır, makine şaftlarını veya piston çubuklarını test etmek için idealdir.
